EMC測試之輻射發射(RE)
概述
CISPR 11、CISPR 22等標準規定,工科醫(ISM)設備和信息技術(ITE)設備,需要在開闊場地或電波暗室進行30MHz以上的輻射發射測試。

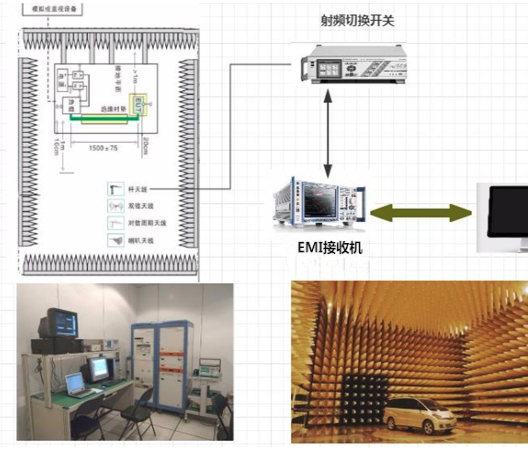

EUT放在地平面上規定的高度并模擬正常運行狀態來布置。天線按規定的距離放置。在水平面內旋轉EUT并記下最大的讀數。再調節天線高度,使直射波和地面反射波接近或達到同相疊加,找出最大的騷擾值。
測量距離:是指EUT最接近天線的一點與天線的中心在地面上的投影間的距離。優先采用10米法,可選3米法。
天線高度:天線距離地面的高度應在規定的范圍內變化,以便獲得直射波和反射波同相位時會出現的最大讀數。對于測量距離≤10米時,天線高度最好在1米至4米間變化。 頻率范圍:最新標準規定,要求測量30MHz - 6GHz。
